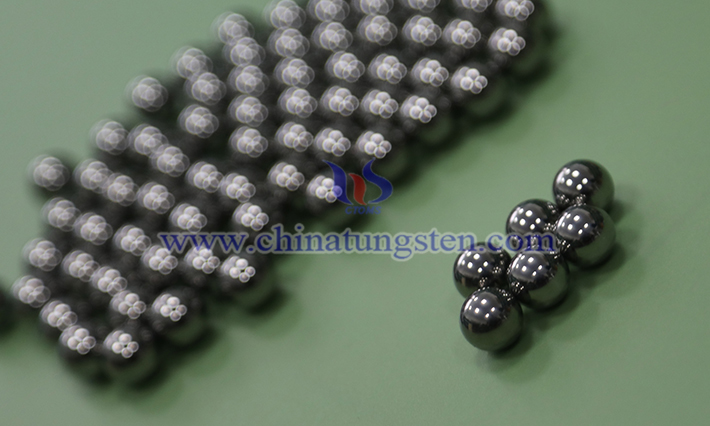

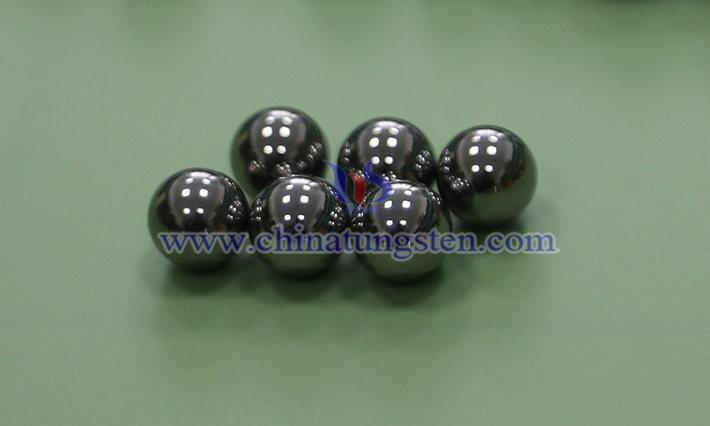

硬質合金球（通常由碳化鎢和鈷等金屬粘合劑製成）因其極高的硬度、耐磨性、耐腐蝕性和穩定性，被廣泛應用于高精度、高要求的領域。其尺寸精度是衡量其品質的核心標準之一。
一、尺寸精度的關鍵指標
尺寸精度並不僅僅指直徑一個參數，它通常包括以下幾個相互關聯的方面：
1. 直徑公差（Diameter Tolerance）
這是最基礎的精度指標，指球的實測直徑與公稱直徑之間允許的最大偏差。
表示方法：通常以“±”微米（μm）來表示。例如，G10級球的直徑公差為±0.25μm。
公差越小，精度等級越高。
2. 球形誤差（Sphericity / Roundness）
指球的表面與理想球體的最大偏差。它衡量的是球“圓不圓”。
這是一個比直徑公差更苛刻的指標。一個球的平均直徑可能完全合格，但如果不夠圓，在高速旋轉或高負載下會產生振動和偏心磨損。
表示方法：同樣以微米（μm）表示。球形誤差值總是小於或等於直徑公差值。
3. 批直徑變動量（Lot Diameter Variation）
指同一批生產的硬質合金球中，任意兩個球之間的最大直徑差異。
這個指標對於需要配對使用（如精密軸承）的場景至關重要。即使每個單球都符合公差，但如果一批球的大小不一致，裝配後的性能也會很差。
4. 表面粗糙度（Surface Roughness）
雖然不屬於尺寸，但表面光潔度直接影響球的摩擦、磨損和疲勞壽命，與尺寸精度協同作用以實現最佳性能。
表示方法：通常以Ra（算術平均偏差）或Rz（最大高度）值表示，單位納米或微米（μm）。精密級的硬質合金球表面可以達到鏡面效果。
二、精度等級標準
國際上最通用和權威的標準是 ISO 3290（滾動軸承—滾動體—球）。該標準根據直徑公差和批直徑變動量，將鋼球和硬質合金球分為多個精度等級，用“G”加數位表示，數位越小，代表的精度等級越高。
例如，G10級意味著直徑公差和批變動量都不超過0.25微米。G5級則要求更嚴，公差為±0.13微米。而G3級屬於超高精度，公差控制在±0.08微米以內，通常用於最頂尖的領域。對於硬質合金這種極硬的材料，能達到G5級已屬工藝精湛，G3級則代表了頂尖的製造水準。
除了ISO標準，還有一些製造商有自己的內部標準，或根據客戶要求定制更高精度（如G2級甚至更高）。
三、影響尺寸精度的因素
1. 原材料品質：碳化鎢粉末的純度、細微性和鈷的分佈均勻性。
2. 成型工藝：壓制毛坯的密度均勻性直接影響燒結後的收縮均勻性。
3. 燒結工藝：溫度、時間和氣氛的控制至關重要，不穩定的燒結會導致變形和尺寸不均。
4. 研磨和拋光工藝：這是獲得高精度的核心環節。採用高精度的研磨機、嚴格的工藝參數（壓力、轉速、時間）和高品質的研磨膏是關鍵。
5. 檢測與篩選：使用超高精度的氣動量儀、光學測量儀或鐳射測量儀進行100%分選，確保每一顆球都符合等級要求。
四、主要應用領域及對應的精度要求
1. 精密軸承（機床主軸、航空航太發動機）：要求最高，通常需要G5級或更高，極低的球形誤差和批變動量是關鍵。
2. 工業閥門（球閥閥芯）：通常要求G10 - G20級，良好的圓度和耐磨性以確保密封性。
3. 計量與檢測：作為標準球或測頭，要求G3 - G10級，尺寸極其穩定。
4. 消費品（高端自行車腳踏板、漁輪等）：通常為G16 - G28級。
5. 耐磨領域（研磨介質、噴嘴）：對尺寸精度要求相對較低，更注重材料的耐磨性和韌性。
