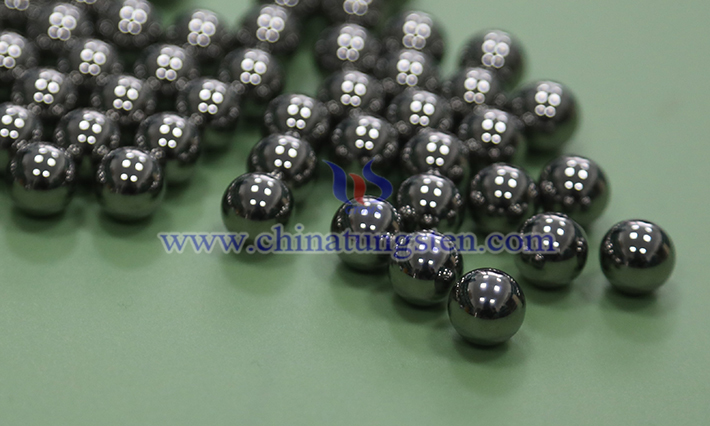

硬質(zhì)合金球是球磨機(jī)研磨介質(zhì)中的高端選擇，主要由鎢碳化物（WC）與鈷（Co）粘結(jié)劑燒結(jié)而成。其硬度極高，可達(dá)HRA 88–93，密度約為14.5–15.0 g/cm3，遠(yuǎn)高于普通鋼球。這種高硬度得益于細(xì)小均勻的WC晶粒牢固嵌入鈷基體中，形成堅(jiān)韌耐磨的復(fù)合結(jié)構(gòu)，其耐磨性能是高鉻鋼球的數(shù)倍以上。
硬質(zhì)合金球具有出色的綜合性能。首先是超強(qiáng)耐磨性，在高強(qiáng)度研磨環(huán)境中磨損極微，顯著延長使用壽命。其次是良好的抗沖擊能力，適量的鈷含量賦予材料足夠的韌性，避免在高速碰撞中碎裂。此外，它化學(xué)性質(zhì)穩(wěn)定，不易與酸、堿或氧化性漿料發(fā)生反應(yīng)，特別適合對純度要求嚴(yán)格的工藝。最后，精密加工確保球體圓度極高、表面光潔，研磨過程均勻穩(wěn)定，避免局部過磨或死角。
在實(shí)際選型時(shí)，直徑范圍通常為0.5–50 mm，其中3–20 mm最為常用。細(xì)磨追求亞微米級粒度時(shí)宜選用小直徑球，以增加接觸點(diǎn)數(shù)；粗磨或破碎階段則用較大直徑球，提升單次沖擊能量。裝填時(shí)建議填充率為總體積的30–40%，球料質(zhì)量比控制在1.5:1至3:1之間，以實(shí)現(xiàn)最佳研磨效率。
硬質(zhì)合金球廣泛應(yīng)用于多個(gè)高精度領(lǐng)域。在礦物加工中，可將石英砂高效研磨至極細(xì)粒度，且介質(zhì)壽命長、維護(hù)成本低。在陶瓷行業(yè)，用于氧化鋯、氧化鋁等漿料分散，避免鐵污染，確保成品色澤純正、性能優(yōu)異。在鋰電池正極材料制備中，球磨磷酸鐵鋰等前驅(qū)體時(shí)，能獲得窄粒度分布，提升材料電化學(xué)循環(huán)穩(wěn)定性。
盡管單價(jià)高于鋼球，但綜合考慮更換頻率、停機(jī)損失及污染風(fēng)險(xiǎn)，整體使用成本大幅降低。為充分發(fā)揮其優(yōu)勢，球磨機(jī)轉(zhuǎn)速應(yīng)控制在臨界轉(zhuǎn)速的75%以下，避免球體離心貼壁而失去研磨作用。
