WO3納米顆粒是一種n型半導(dǎo)體，其用途之廣泛引得大家不得不關(guān)注其制備。所以，以下主要介紹一種WO3納米顆粒的制備方法。
更多內(nèi)容請(qǐng)?jiān)L問(wèn)：
http://tungsten-oxide.com/chinese/index.html

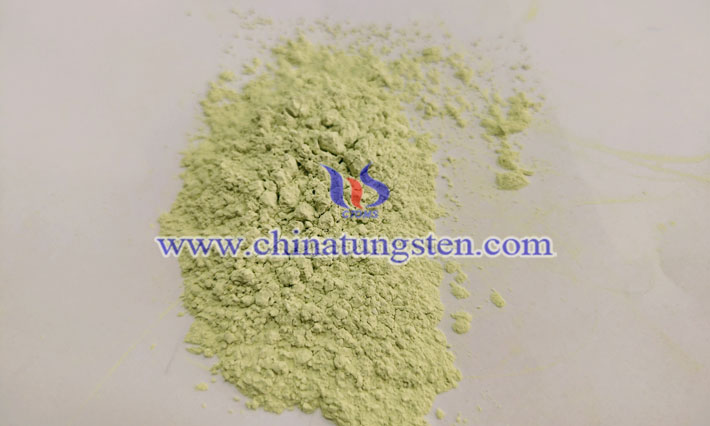

一種WO3納米顆粒的制備方法
稱(chēng)取一定量的Na2WO4·2H2O（分析純）溶解在去離子水中，配成鎢酸鈉溶液。將溶液加熱至70-80℃，向溶液加入1mL的PEG-400。往其中逐滴加入三倍量的濃鹽酸（分析純），在滴加過(guò)程中不斷攪拌，滴加一定量的濃鹽酸后，使不再產(chǎn)生沉淀，得到淡黃色的懸濁液，室溫靜置，沉淀后用蒸餾水洗滌10次，之后再用無(wú)水乙醇洗滌3次，最后在80℃下烘干，得到淡黃色前驅(qū)體，分別于500、600、700、800℃下在馬弗爐中熱處理2h即可獲得WO3納米顆粒。
