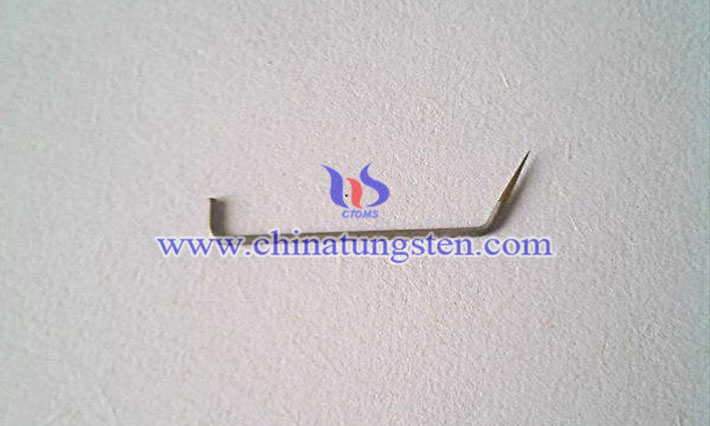

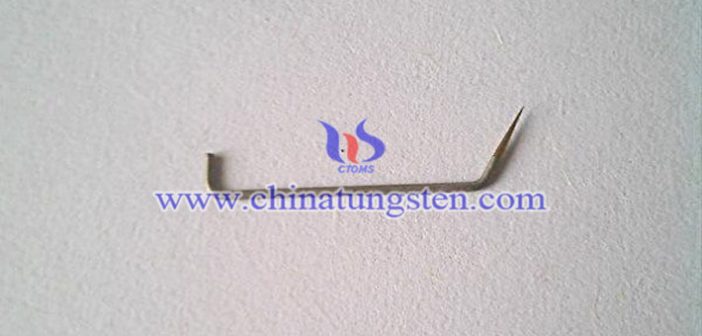

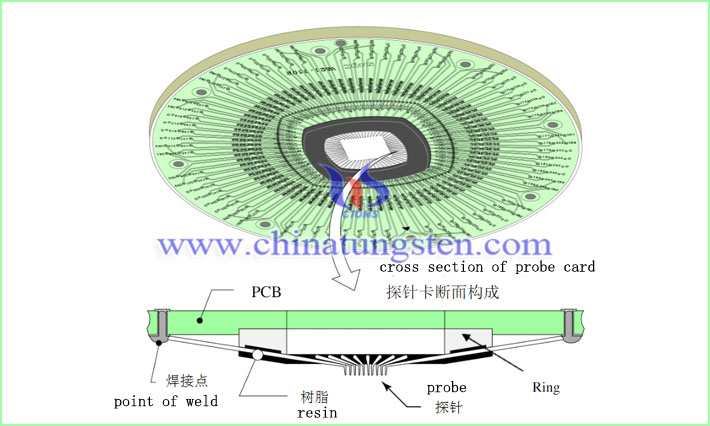

晶圓探針卡用什么材料的探針？晶圓探針卡用鎢針。探針卡是一種用于晶圓測試的工具，通常由一測試電路板和位于電路板上的針尖彎折成95-105度的錐形鎢針構成。測試時，將鎢探針的針頭直接接觸被測晶圓的襯墊，從而實現對晶圓的電性能測試。
更多內容請?jiān)L問：
http://tungsten.com.cn/chinese/tungsten-needles.html
測試中，當鎢探針針頭接觸到晶圓襯墊時，探針卡的平臺會給出上升標準的高度，在晶圓的襯墊上留下痕跡。因?yàn)殒u針是錐形的，通過多次測試時磨損，針頭的直徑為越來越大。常規下，要求探測鎢針的針頭扎在晶圓襯墊上時，接觸面積不能超過晶圓襯墊的四分之一。如果超過該值，該探針卡為必須報廢。
