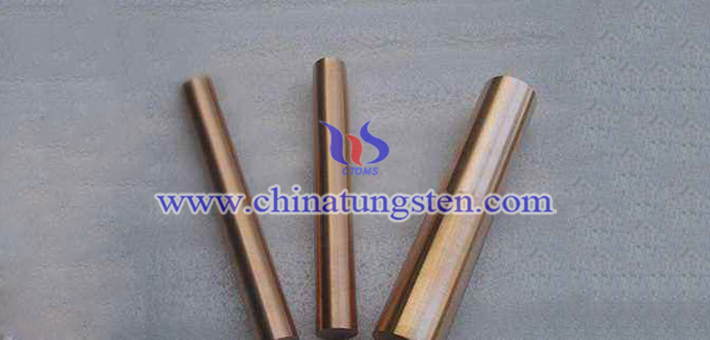

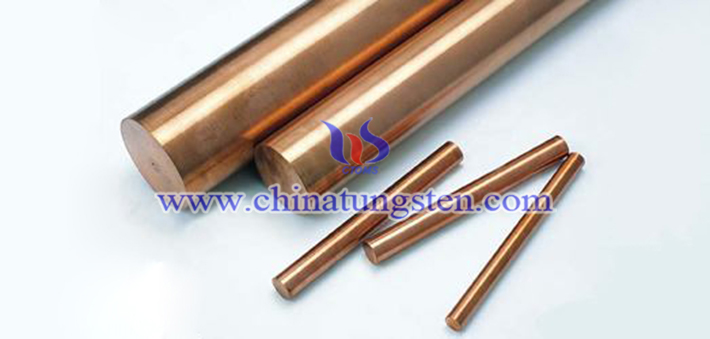

HPM1801 鎢合金棒采用世界先進的低壓燒結(jié)制備技術(shù)進行標準化生產(chǎn)，其組成成分是95.0%的鎢、5.0%的鎳和銅。它的熔點高、密度大、硬度高，具有良好的耐腐蝕性、抗氧化性以及可焊接性等。
HPM1801鎢合金棒的性能如下：
基體：95.0% W
粘結(jié)劑：5.0%Ni-Cu
密度：18.0g/cm3和0.650lb/in3
熱導(dǎo)率：105 W/(m?K)
熱膨脹系數(shù) 20~100℃：5.4μm/(m?K)
熱膨脹系數(shù)20~300℃：5.5μm/(m?K)
熱膨脹系數(shù)20~4500℃：5.6μm/(m?K)
導(dǎo)電率：16% IACS
電阻系數(shù)：0.10~0.12μΩ?m
屈服強度（偏移量2%）：75.4~87KSI
抗拉強度：94.3~106 KSI
延伸率：1~3%
維氏硬度：305~340HV10
彈性模量：310~410GPa
磁性：無磁性
更多內(nèi)容請訪問：
http://www.tungsten-alloy.com/chinese/tungsten-alloy-rod.html
